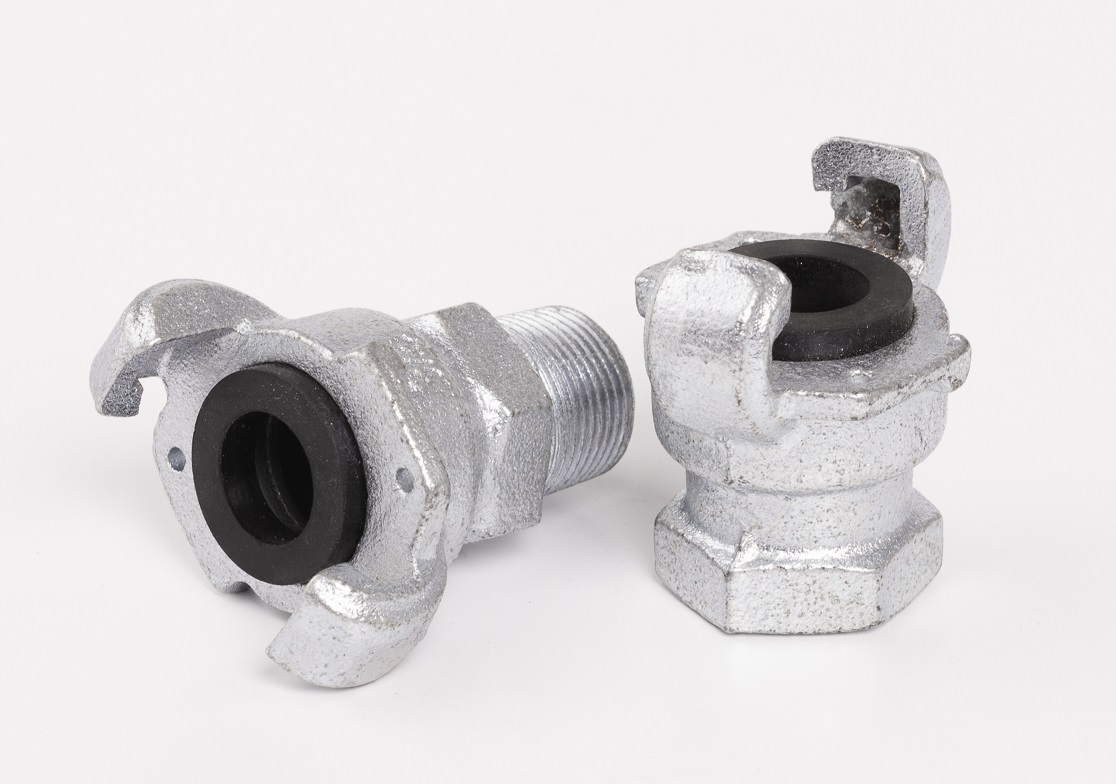

Los Acoples de Media Vuelta Americanos, comúnmente conocidos como Acoples tipo Chicago o universales, son conectores de alta resistencia de acción rápida diseñados principalmente para líneas de aire comprimido, agua y herramientas neumáticas. Su característica más distintiva es que el cabezal de conexión es idéntico en todos los tamaños, lo que permite unir mangueras de diferentes diámetros entre sí sin necesidad de adaptadores. Se conectan girando 180°, suelen ser de acero carbono cadmiado, soportan presiones de hasta 200 PSI (aprox. 10-14 bar) y poseen juntas resistentes al aceite.

Diámetros y Medidas:

• Estándar (2 garras): 1/2", 3/4" y 1".
• Las garras son universales (medida única de acople).
• Los extremos de conexión roscada (macho, hembra) suelen variar entre 1/2", 3/4" y 1" NPT.
• El extremo de conexión a manguera (espiga) suele variar entre 1/2", 3/4" y 1".

Materiales:

Se fabrican habitualmente en hierro maleable, acero al carbono cadmiado. Son robustos y de alta resistencia, ideal para agua y aplicaciones de uso general.

Juntas:

NBR (Buna-N para aceites/combustibles)

Características técnicas principales:

• Conexión rápida: Se unen presionando y girando 180 grados (1/2 vuelta) sin herramientas.
• Universalidad: Todos los tamaños de garra encajan entre sí, independientemente de la rosca o diámetro de manguera.
• Material: Generalmente fabricados en acero al carbono cadmiado para alta durabilidad y resistencia a la corrosión.
• Seguridad: Suelen incorporar un clip de seguridad para evitar desconexiones accidentales.
• Sellado: Equipados con juntas resistentes al aceite y fluidos.

Presión de Trabajo:

• Soportan una presión de trabajo nominal máxima de hasta 200 PSI (aproximadamente 10 a 14 Bar) a temperatura ambiente.
• Importancia de la Abrazadera: La presión real de trabajo depende directamente de la calidad de la abrazadera utilizada para fijar la manguera a la espiga.

Usos y Aplicaciones:

• Neumática industrial: Conexión de herramientas neumáticas (martillos demoledores, apisonadoras, llaves de impacto) a mangueras de aire.
• Compresores: Conexión de mangueras a motocompresores.
• Construcción y Minería: Conexión de martillos neumáticos, compresores de obra y perforadoras, equipos de arenado (sandblasting) y perforación, donde la robustez es crítica.
• Plantas Industriales: Conducción de agua, aceites, lubricantes y líquidos no corrosivos en plantas de producción, redes móviles de aire comprimido y servicios de limpieza con agua a presión moderada.
• Astilleros y Canteras: Equipos que requieren montajes y desmontajes frecuentes en terrenos difíciles.

• Agricultura: Conexión de mangueras de riego y sistemas de carga/descarga temporales.

Ventajas:

Permiten cambios rápidos de herramientas en obra, ahorrando tiempo y asegurando una conexión hermética.
